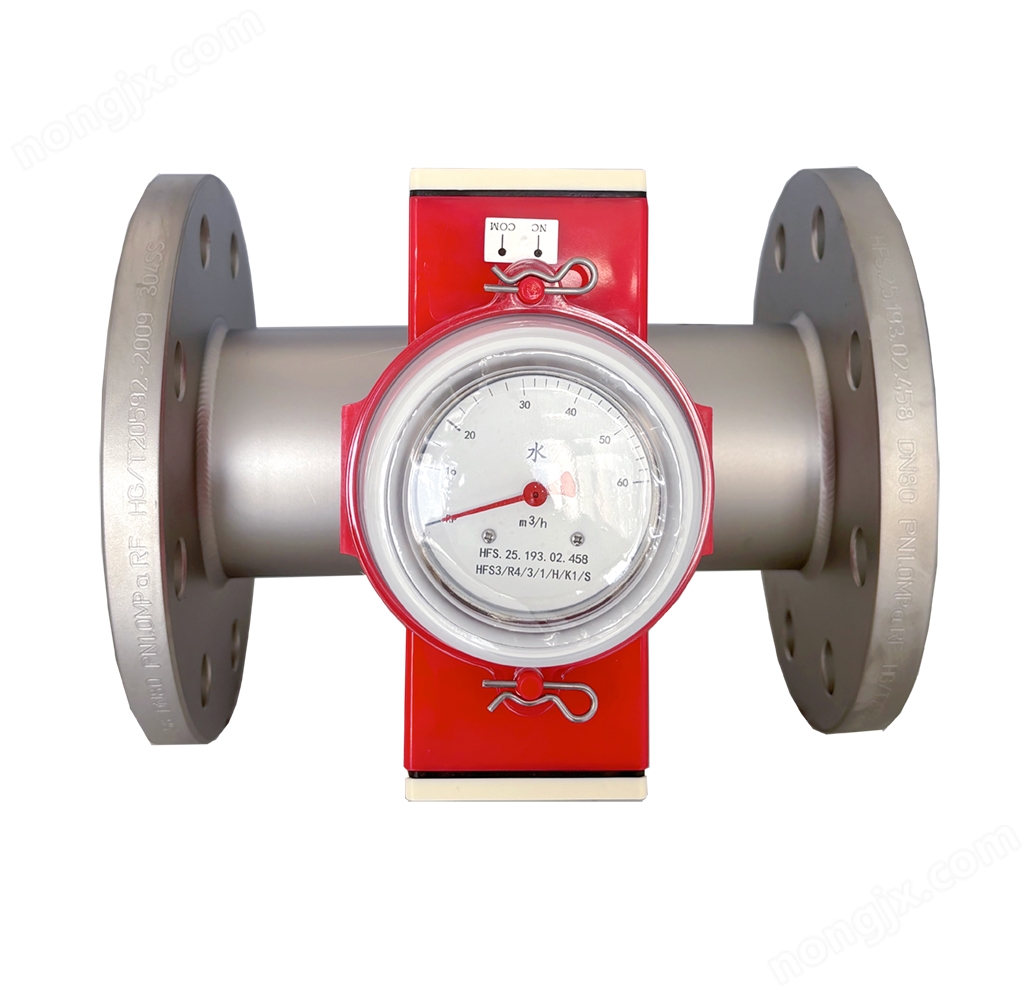

概述
SHS流量控制器主要用于管道中的液體流量監測及開關輸出，當流量超過或低于設置的預置開關點時，流量開關可以輸出一個控制信號，這個預置開關點可以設置在量程中的任意一個位置。SHS流量控制器以其堅實的結構和穩定的性能應用于石油、化工、冶金、電力、醫藥、食品、造紙等行業的發電機、電動機、軋機、壓縮機和其它機器的冷卻、潤滑系統中，起到測量與過程控制的功能。
主要特點：
·流線型結構設計、堅固耐用
·磁耦合測量系統
·垂直、水平方向安裝任意，法蘭或螺紋連接
·測量量程廣
·清晰的流量顯示刻度、讀取方便，旋轉指針
·1或2個流量限位開關點，量程內任意設
測量原理
采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生位移，測量靶的位移，靠彈簧平衡力的作用而產生平衡，通過磁耦合系統傳到指示系統，從而實現流量的監測和控制。
主要技術參數
儀表型號 | SHS-T | SHS-F | SHS-F | |
測量范圍 | 流量流量（m3/h） | 0.02-30 | 0.02-30 | 10-150 |
連接形式 | 螺紋連接 | 3/4"～2-1/2" | - | - |
法蘭連接 | - | DN15-DN65 (1/2"～2-1/2") | DN80-DN200 (3"～8") | |
卡套連接 | 卡套規格：25/38/45/51/63/76/104 | - | ||
儀表材料 | 表體 | 304/316L | 304/316L | 304/316L |
外殼 | 塑料 | 塑料 | 塑料 | |
指示器 | 旋轉刻度 | 流量現場指示 | 流量現場指示 | 流量現場指示 |
流體方向 | 垂直方向 | 自下向上或自上向下 | ||
水平方向 | 自左向右或自右向左 | |||
操作壓力 | 螺紋連接 | 4.0Mpa | - | - |
法蘭連接 | - | 4.0Mpa | 1.6Mpa | |
介質溫度℃ | 標準型 | ≤120 | ≤120 | ≤120 |
介質粘度mpa.s | 標準型 | ≤30 | ≤30 | ≤30 |
開關重復性 | ±2.5% | ±2.5% | ±2.5% | ±2.5% |
測量精度 | ±8%，±12% | ±8%，±12% | ±8%，±12% | ±8%，±12% |
報警開關 | K1 | 1個NC或1個NO觸點（雙穩態） | ||
K2 | 2個NC或2個NO觸點（雙穩態） | |||
KV1 | 1個放大繼電器的開關觸點（雙穩態） | |||
KV2 | 2個放大繼電器的開關觸點（雙穩態） | |||
觸點功率 | K1 K2 | 10W（回路電源可采用24VDC或220VAC供電），建議使用24VDC供電 | ||
KV1 KV2 | 1200W，可采用24VDC或220VAC供電） | |||
放大繼電器 | 供電 | 220VAC,24VDC | ||
響應時間 | 5-12ms | |||
防護等級 | IP65 | |||
